عنصر التسخين الخزفي المعدني الألومينا سخانات سيراميك الألومينا HTCC

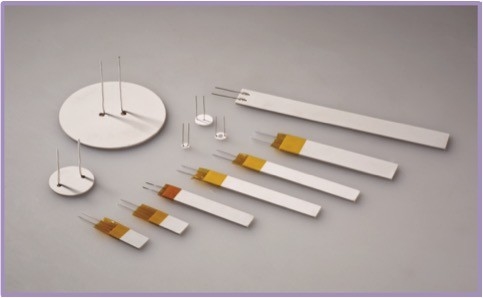

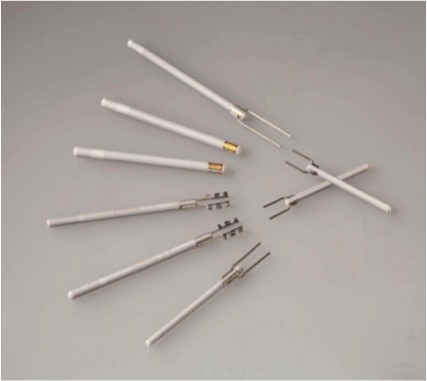

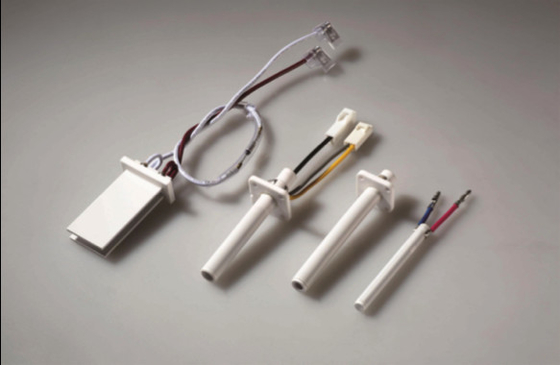

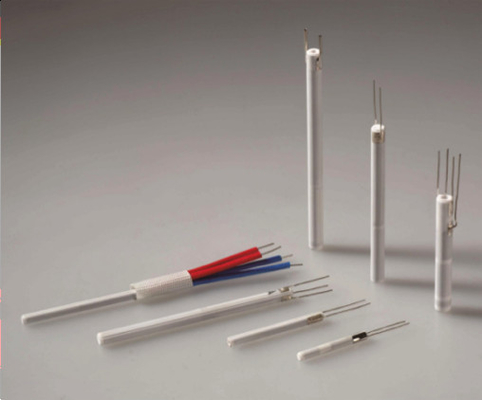

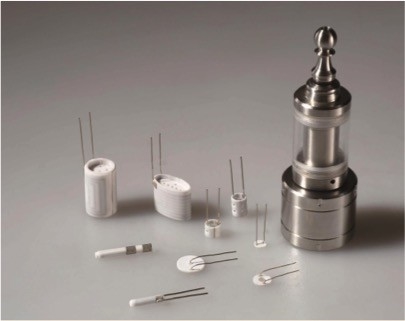

عنصر تسخين سيراميك معدني من الألومينا (HTCC)

مدافئ سيراميك الألومينا

مقدمة:

HTCC هو اختصار للسيراميك ذات درجة الحرارة العالية التي تعمل بالحرارة المشتركة ؛يتكون عنصر التسخين الخزفي HTCC من مواد تسخين معدنية ذات نقطة انصهار عالية مثل التنجستن أو الموليبدينوم أو الموليبدينوم - المنغنيز و 92-96٪ من ركائز سيراميك الألومينا.يتم طباعة الملاط المقاوم للتسخين المعدني على الجسم الأخضر المصبوب بالشريط وفقًا لمتطلبات التصميم ، ثم يتم تصفيح عدة طبقات من الجسم الأخضر الخزفي معًا ويتم إطلاقه عند درجة حرارة عالية تتراوح بين 1500 و 1600 درجة مئوية ، بمساعدة 4-8٪ تلبيد مادة مضافة لتشكيل عنصر تسخين سيراميك الألومينا.يتميز هذا المنتج بمقاومته للتآكل ، ودرجة حرارة عالية ، ودورة حياة طويلة ، وكفاءة في استخدام الطاقة ، ودرجة حرارة سطح موحدة ، وموصلية حرارية ممتازة ، ومعدل تعويض حراري.لا يحتوي عنصر تسخين سيراميك الألومينا على مواد ضارة مثل: الرصاص ، والكادميوم ، والزئبق ، والكروم سداسي التكافؤ ، وثنائي الفينيل متعدد البروم ، وإيثرات ثنائي الفينيل متعدد البروم ، وما إلى ذلك ، وهو متوافق مع EU RoHS والمتطلبات البيئية الأخرى.

معلومات اساسية

مع ظهور تكامل المكونات الإلكترونية ، فرضت الأجهزة الإلكترونية متطلبات أعلى على تصغير الدوائر ، والكثافة العالية ، والوظائف المتعددة ، والموثوقية العالية ، والسرعة العالية والطاقة الكبيرة.تلبي الركيزة الخزفية متعددة الطبقات المشتعلة جميع هذه المتطلبات ، لذا فقد تم استخدامها في مجموعة واسعة من التطبيقات في السنوات الأخيرة.يمكن تقسيم الركيزة الخزفية متعددة الطبقات التي تعمل بالحرق المشترك إلى ركيزة خزفية تشتعل بالحرارة العالية (HTCC) وركيزة خزفية متعددة الطبقات تشتعل بالحرارة المنخفضة (LTCC).مقارنةً بـ LTCC ، يتميز السيراميك عالي الحرارة (HTCC) بقوة ميكانيكية أعلى ، وكثافة أسلاك أعلى ، واستقرار كيميائي أفضل ، ومعامل تبديد حراري أعلى وتكلفة أقل ، ويستخدم على نطاق واسع في تطبيقات التسخين والتعبئة التي تتطلب أداء ثباتًا حراريًا أعلى ، وأقل الغازات المتطايرة عالية الحرارة وختم أفضل.عنصر التسخين الخزفي ذو درجة الحرارة العالية هو بديل جيد لسلك السبائك وعنصر ومكون تسخين سيراميك PTC.

سمات

1. توفير الطاقة والكفاءة الحرارية العالية
2. السطح غير مشحون ، عزل كهربائي جيد ، يتحمل 4500 فولت / 1 ثانية ، تيار تسرب <0.5 مللي أمبير
3. مقاومة درجة الحرارة الخطية ، من السهل التحكم في درجة الحرارة من خلال التحكم في المقاومة الكهربائية
4. لا تتحلل القوة لفترة طويلة
5. التسخين السريع ، يمكن أن يصل عنصر التسخين الخزفي بقدرة 500 وات إلى 600 درجة مئوية في 20 ثانية ؛يمكن أن تصل مكوناته إلى أكثر من 200 ℃ في 10 ثوانٍ
6. لا لهب مفتوح ، سلامة
7. تسخين سطح موحد
8. كثافة الطاقة العالية: ≥ 50 واط / سم 2
9. حماية البيئة: لا يوجد الرصاص ، والكادميوم ، والزئبق ، والكروم سداسي التكافؤ ، وثنائي الفينيل متعدد البروم ، والمواد الأكثر ضررًا مثل إثيرات ثنائي الفينيل متعدد البروم ، في الامتثال الكامل للمتطلبات البيئية للاتحاد الأوروبي.

طلب

1. مسدس حرارة
2. جهاز صالون الشعر (منعمات الشعر ، بكرو الشعر)
3. تكييف الهواء الدافئ
4. سخان مياه فوري
5. ميكروويف متعدد الوظائف ، فرن ، تجفيف
6. مجفف الملابس
7. مجفف اليد
8. غلاية ، صانع القهوة

المعايير الفنية

5.1 المظهر:

1. سطح أملس
2. أنيق الحافة
3. قطب الفضة
4. جسم سيراميك أبيض
5. تعمل تقنية "ركائز سيراميك الصب الشريطي الفعالة" على تحضير هيكل أخضر سيراميك فائق النعومة وفائق النعومة يضمن السطح الأملس لجسم السيراميك.يضمن التصفيح الدقيق بالضغط الساخن الحافة الأنيقة.نقاط القطب الكهربي مطلية بالنيكل وخيوط ملحومة بشكل نقطي بعد الحرق ، لذلك تظهر الأقطاب الكهربائية فضية.

5.2 تحمل الأبعاد:

1. اتجاه الطول: ± 1.2 مم
2. اتجاه العرض: ± 0.5 مم
3. اتجاه السماكة: ± 0.1.
4. بعد تجارب إطلاق النار المتكررة ، قام موظفو البحث والتطوير لدينا بجمع بيانات انكماش الجسم الأخضر ، ولخص معدل الانكماش المناسب بناءً على النتائج التجريبية.من خلال التحكم الدقيق في عملية الصب واللكم والتصفيح ، فإننا نقلل من اختلافات الحجم بين الجسم الأخضر ومنتج الحرق.

5.3 نطاق الجهد: DC / AC 5-220V

اعتمادًا على قيمة المقاومة ، يمكن استخدام عنصر تسخين سيراميك الألومينا في نطاق واسع من الجهد من 5 فولت تيار مستمر إلى 220 فولت تيار متردد.

5.4 كثافة الطاقة

من خلال تحسين صيغة الإنتاج ، يولد عنصر التسخين الخزفي أعلى كثافة طاقة ممكنة ، من 60 واط / سم 2 في مرحلة بدء التشغيل ، إلى 25 واط / سم 2 في الاستخدام العادي.

5.5 تيار التسرب <5mA

تيار التسرب المقدر <5mA.عند تطبيق جهد عالي 1800 فولت / 3750 فولت ، يكون تيار التسرب أقل من 0.5 مللي أمبير.

5.6 الصدمة الحرارية

يمكن للمنتج أن يتحمل الصدمات الحرارية دون التصدع عند تسخينه إلى 150 ± 10 درجة مئوية ويتم وضعه في الماء عند 20 درجة مئوية.

5.7 العزل الكهربائي

عند تطبيق 4500 فولت لمدة 1 ثانية ، تسرب تيار <0.5 مللي أمبير
