|
تفاصيل المنتج:
|
| إبراز: | سيراميك شفاف شفاف,سيراميك شفاف ألون,ألومينا ألفا شفاف |
||
|---|---|---|---|

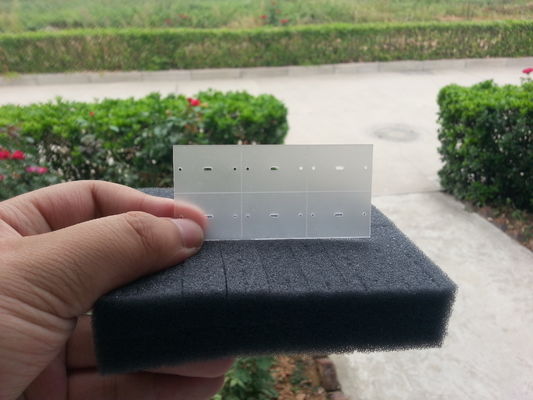

سيراميك شفاف وشفاف

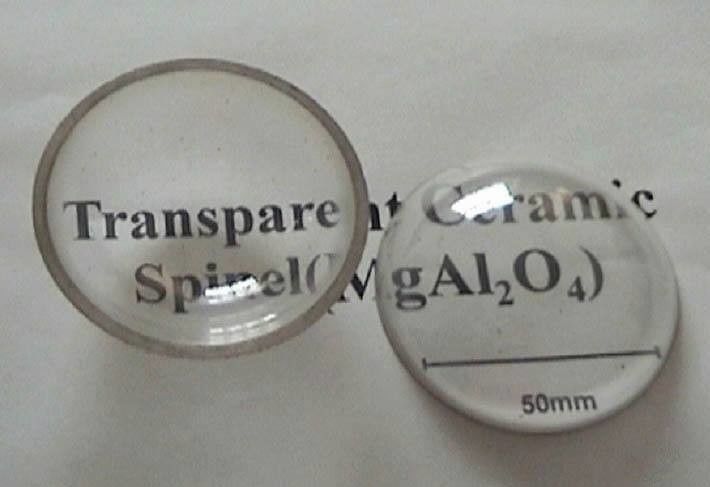

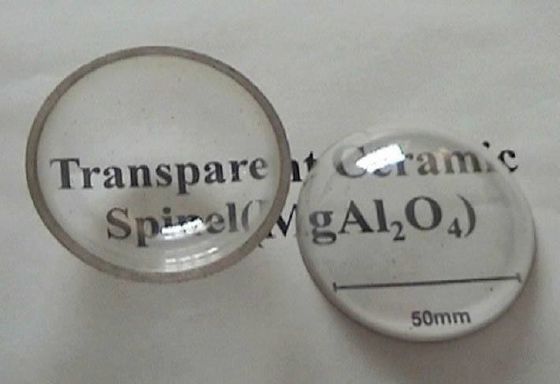

ALON ، YAG ، SPINEL ، ALPHA ALUMINA
السيراميك الشفاف عبارة عن مواد متعددة الكريستالات غير قابلة للانكسار مثل ALON أو YAG.إلى جانب ذلك ، يمكن تحقيق الشفافية أيضًا من خلال مواد أحادية البلورة ثنائية الانكسار مثل الياقوت ، الخزف الشفاف عبارة عن ألومينات ثنائية الانكسار متعددة الكريستالات ، مما يعني أن هناك عدة زوايا حيود لنفس الطول الموجي.يتكون الخزف الشفاف في الغالب من ألفا ألومينا.
| الخصائص | Y2O3 | ياج | وحده |
| الكثافة الظاهرية (جم / سم 3) | 5.03 | 4.55 | 3.72 |
| مقاومة الانحناء عند درجة حرارة الغرفة (MPa) | 200 | 300 | 300 |
| صلابة الكسر (MPa) | 2.5 | 2.0 | 1.4 |
| معامل المرونة (GPa) | 164 | 234 | 317 |
| نسبة بواسون | 0.29 | 0.23 | 0.24 |
| صلابة فيكرز (GPa) | 11 | 13.4 | 16 |
| الموصلية الحرارية (W / عضو الكنيست) | 14 | 12 | 12.6 |
| CTE ، 25 ~ 1000 درجة مئوية | 6 ~ 7 × 10-6 | 8 × 10-6 | 5.83 × 10-6 |
| نطاق الإرسال | 0.25 ~ 8 ميكرومتر | 0.25 ~ 6 ميكرومتر | 0.25 ~ 5 ميكرومتر |
| النفاذية القصوى | 81٪ | 84٪ | 80.2٪ |
| معامل الانكسار n @ 1000nm | 1.95 | 1.82 | 1.79 |
| ثابت العزل الكهربائي | 11.8 | 10.8 (1 ميجا هرتز) | 9.9 (1 ميجا هرتز) |
| خسارة عازلة | 5 × 10-4 | 5 × 10-4 | ＜ 5 × 10-4 |
| نقطة الانصهار / ℃ | 2430 | 1950 | 2165 |
تطبيقات السيراميك الشفاف والشفاف
يظهر السيراميك الشفاف في:
سيراميك PCA لمصابيح الصوديوم عالية الضغط
سيراميك تبديد الحرارة
السيراميك الشفاف قابل للتطبيق على:
نوافذ مدرعة
نوافذ الأشعة تحت الحمراء
ألياف YAG لتطبيقات الليزر
الليزر لخصائص تحويل الطول الموجي
مميزات
| مادة | الألومينا | الياقوت | ||
| المرجع.لا | ZG | ━ | ||
| مكون | Al2O3 99.99٪ | Al2O3 99.99٪ | ||
| اللون | الشفافية | ━ | ||
| كثافة | ز / سم 3 | 3.99 | ━ | |
| أمتصاص الماء | ％ | 0 | ━ | |
| الخصائص الميكانيكية | صلابة فيكرز | المعدل التراكمي | 21.4 | مشابه |
| قوة الانحناء | الآلام والكروب الذهنية | 820 | أضعف | |
| قوة الضغط | الآلام والكروب الذهنية | 5800 | أضعف | |
| قوة الشد | الآلام والكروب الذهنية | 213 | ━ | |
| قوة التأثير | الآلام والكروب الذهنية | 0.7 | ━ | |
| الخصائص الكهربائية | حجم المقاومة | Ω ･ سم | 2.0 × 1016 (20 × 100 أوم) | ━ |
| السماحية | 1 ميجا هرتز | 10 | ━ | |
| الظل الخسارة العازلة | 1 ميجا هرتز | ين ياباني 0.001 | ━ | |
| قوة عازلة | كيلو فولت / مم | ＞ 10 | ━ | |
| قيمة تي | ℃ | 1000 | ━ | |
| الخصائص الحرارية | معامل التمدد الحراري | 10-6 / | 8.2 | ━ |
| التوصيل الحراري الحراري | W / م ･ ك | 37 | ━ | |
| أقصى درجة حرارة التشغيل | ℃ | 1200 | ━ | |
| مقاومة الصدمة الحرارية | ℃ | 200 | ━ | |
سمات
سعر تنافسي من الياقوت البلوري الأحادي (في حالة الشكل المعقد أو شكل الشريط)
كثافة عالية
يمكن إنتاجه بطريقة المعالجة الخضراء / CIM / مكبس القالب.
بلورات أصغر بالمقارنة مع الألومينا الشفافة أو سيراميك الألومينا الشفاف.
ZG-9000NS لها سطح أملس للغاية.(رع)
يمكن استخدام ZG-9000NS كبديل لليقوت القشرة المفردة
التطبيقات
قطع غيار لأجهزة أشباه الموصلات
مادة بديلة من الياقوت
ركائز للأجزاء الكهربائية
مادة مقاومة للحرارة ومقاومة للتآكل.على سبيل المثال أنبوب رد الفعل ، بوتقة
المعدات الطبية والمحللات
نافذة RF
اتصل شخص: Daniel
الهاتف :: 18003718225
الفاكس: 86-0371-6572-0196
